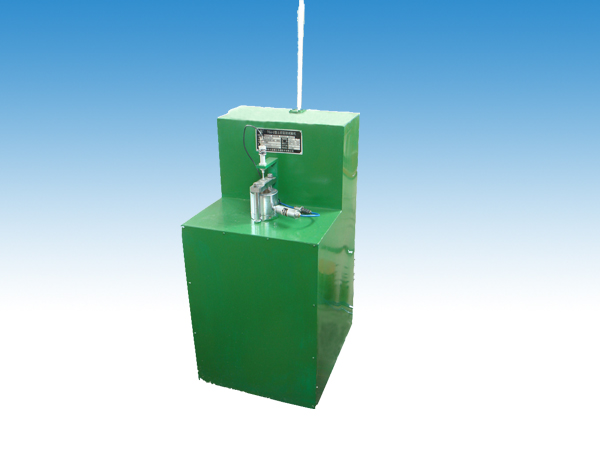

TGJ—2型土樣固結試驗機使用說明書
一、用途
在建筑物基礎工程設計之前，對選址的地質狀況，巖土力學性能參數，都要有詳細的數據，該試驗機就是用來對現場所采集的土樣進行加載試驗，取得相應參數的儀器設備。
TGJ—2型土樣固結試驗機，可以使土樣主應力加載到20MPa,在0---20MPa之間，可任選一個應力進行長時間恒力加載試驗，而不用人工補壓，就可使壓力恒定很長時間。試驗過程中，可由四個傳感器的信號傳入數采儀，聯電腦，可以將四個傳感器的試驗數據全部記錄在電腦里。
這四個傳感器的功能是：一號傳感器是采集土樣主應力的大小，二號傳感器是采集在主應力作用下，土樣側向應力的大小，三號傳感器是采集在主應力作用下，土樣滲水壓力的大小，四號傳感器是采集在主應力作用下，土樣的壓縮變形量大小。
二、結構創新及特點
1、主應力加載采用增力矩的機械原理，不用人為補壓就可以長時間保持恒壓。就是數天不動，載荷仍然恒定，這是其它儀器無法實現的。
2、可用一臺電腦完成多臺試驗臺的試驗數據采集記錄存儲，并且可以各自列表，繪制曲線圖。
3、主應力的力源從試驗臺下面?zhèn)魃蟻恚瑝涸谕翗由?，土樣試驗缸體在試驗臺桌面上，取樣方便，直觀。
4、四只傳感器均采用直接測量型傳感器，不需力的轉化，靈敏度高，信號準確。
三、技術參數
1、主應力最大加載：20MPa
2、土樣尺寸：∮61.8×40mm
3、準確度: ±1%FS
4、外形尺寸：720×600×1300mm
5、重量：240kg
6、供電電源：220V交流電
四、外接設備
電腦，打印機一套。
